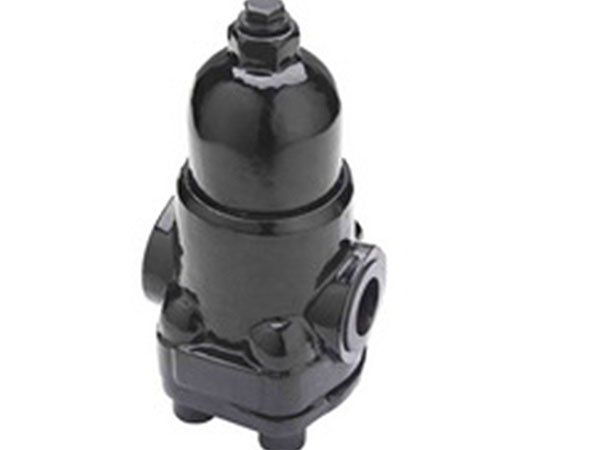

帶殼體的箱內回油過濾器應用

　　一種帶殼體的油箱內回油過濾器其特征在于，包括安裝在油箱內安裝座上的法蘭，該法蘭安裝在濾筒的上端口上，底盤安裝在下端口，濾清器旁通閥安裝在底盤中心，過濾器旁通閥上安裝有濾芯，濾芯上部與濾芯定位座底部連接，濾芯定位座頂部安裝彈簧壓縮，濾芯定位座安裝在法蘭加工的凹槽內。

　　壓縮彈簧可將濾芯定位座固定在過濾器法蘭上，由于濾芯定位座與油蓋的配合間隙及機器的振動，使O形圈不會移動到法蘭的倒角處，導致密封失效，過濾器上設有扣環，該扣環用于將過濾器固定在油箱內的安裝座上。

　　回油過濾器與油箱中現有的回油濾清器的主要區別在于增加了殼體，由于箱內現有回油過濾器無殼體限位和導向，濾芯底部位置不易定位，安裝時無法通過觀察來校正安裝角度。

　　安裝孔位置只能憑感覺找到，安裝難度大，安裝帶殼體的盒式回油濾清器濾芯時，先將旁通閥安裝在濾芯上，然后沿殼體向下放置，可以方便地將底部旁通閥安裝到底盤底部。
